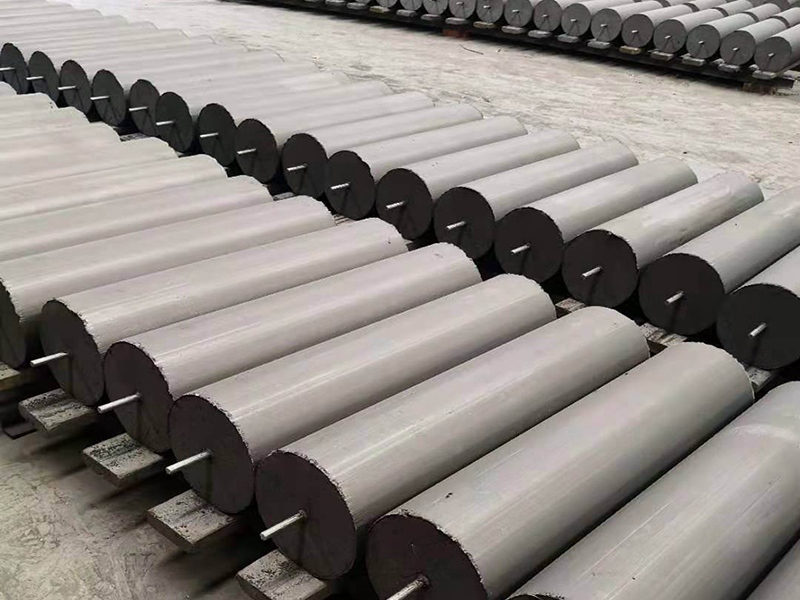

圆柱型接地模块

产品介绍:1、圆柱形接地模块是以石墨粉为主体,经高压成型、高温煅烧而成的。它由电阻率极低、稳定性甚好的非金属矿物及其他材料组成。2、圆柱形接地模块用料省、无腐蚀、寿命长、稳定性好,特别适合于高电阻率土壤地区使用。3、圆柱形接地模块易做水平接...

在线咨询全国热线
16653209827

产品介绍:

1、圆柱形接地模块是以石墨粉为主体,经高压成型、高温煅烧而成的。它由电阻率极低、稳定性甚好的非金属矿物及其他材料组成。

2、圆柱形接地模块用料省、无腐蚀、寿命长、稳定性好,特别适合于高电阻率土壤地区使用。

3、圆柱形接地模块易做水平接地极。在水平接地模块地沟内按设计间距挖适当土坑,将接地极水平放入、埋实、金属端子与引下线连通即可施工方便。。

4、圆柱形接地模块增加了接地模块与土壤之间的接触面积,明显的降低了接地模块与土壤间的接触电阻。同时本产品具有较强的吸湿及保湿性,从而增强了接地极中导电物质的导电能力。

5、圆柱形接地模块适用范围广,可做“建筑接地”、“防雷接地”、“地”、“交流工作地”、“直流工作地”、“保护地”等各式接地极。

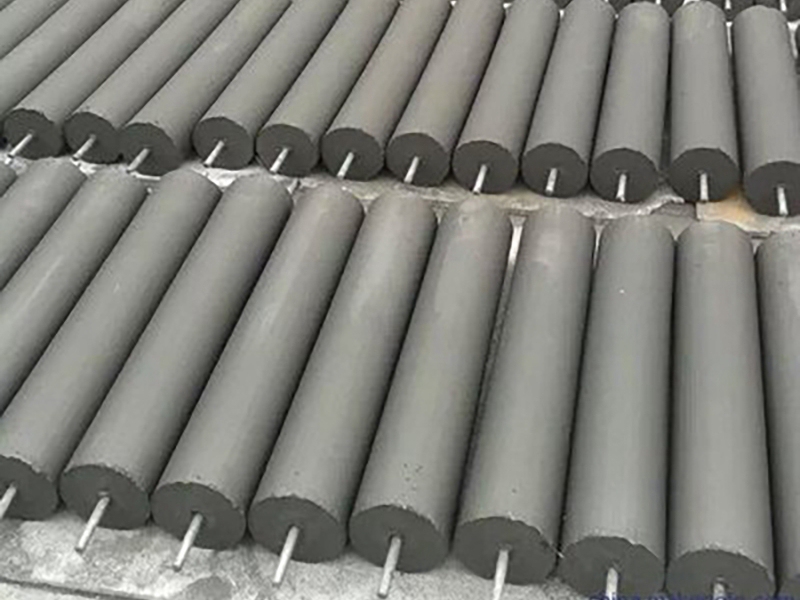

四、圆柱型接地模块 (2).JPG

产品特点

1、基本组成为石墨粉,属于碳类产品,对环境没有污染,为环保产品、害、使用寿命长(大于20年)、安装方便;

2、具有吸湿、保湿特性、接地电阻低且能保持长期稳定,在高土壤电阻率地区,能降低地网接地电阻,减少地网开挖面积;

3、经多次大电流冲击后,阻值不增大,无变硬、发脆、断裂等现象发生;能经受-40℃的低温,北方高寒地区同样适用;

4、接地模块内置有金属极芯,与被保护对象的地线相连接,使入地电流泄放到大地。

5、圆柱形接地模块内以石墨作为载体,加人离子缓释剂、保水剂、凝固剂等多种材料,其空心结构能与各种类型的土壤、岩石形成的接触,可使其与土壤接触面积成倍增加。

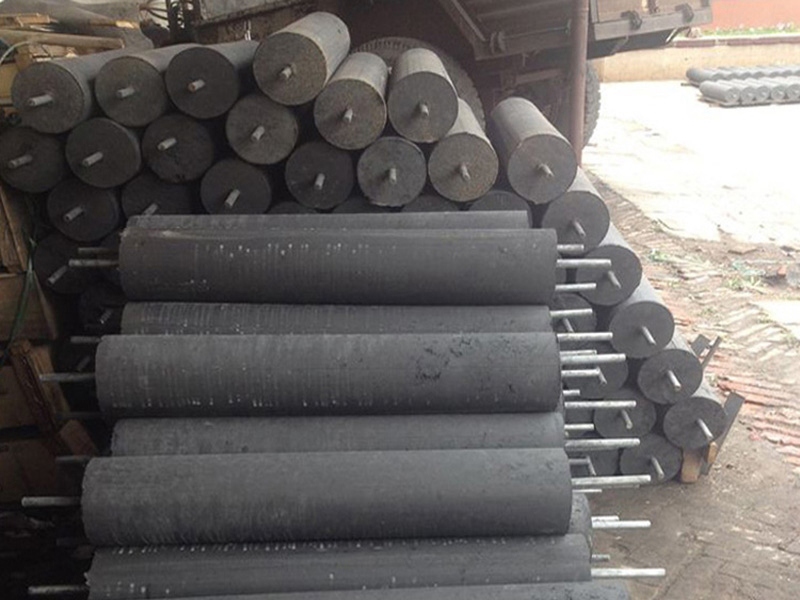

四、圆柱型接地模块 (3).jpg

产品规格:

150*800    150*1000   260*1000 等,规格齐全可以定制

施工方法:

1、低电阻非金属石墨防雷接地模块可进行垂直埋置或水平埋置,埋置不宜小于0.6米,一般为0.8-1.0米。

2、采用几个模块并联埋置,模块间距不宜小于4.0米。如条件不允许,可适当减小,与此同时应减小计算模块用量时模块利用系数的取值。

3、低电阻非金属石墨防雷接地模块的芯互相并联或与地线连接时, 进行焊接。要求用同一种金属材料焊接,焊接长度应不小于100mm,不允许虚焊、漏焊。

4、应在焊接处焊渣涂上一层沥青或漆,以防芯腐蚀。

5、坑槽回填应采用细粒土为填料,不得用碎砖等建筑垃圾作回填料。回填时应分层操作,填30公分料后,适量加水并夯实。再填料,加水和夯实,直至与地表齐平。夯实时应注意既使模块与回填土,回填土与地层接触紧密,又不要损伤模块本身。回填完毕后再次浇水湿润。

6、吸湿72小时后,用地阻仪测量工频接地电阻。若未达到预期目标,应分析原因和采取弥补措施。

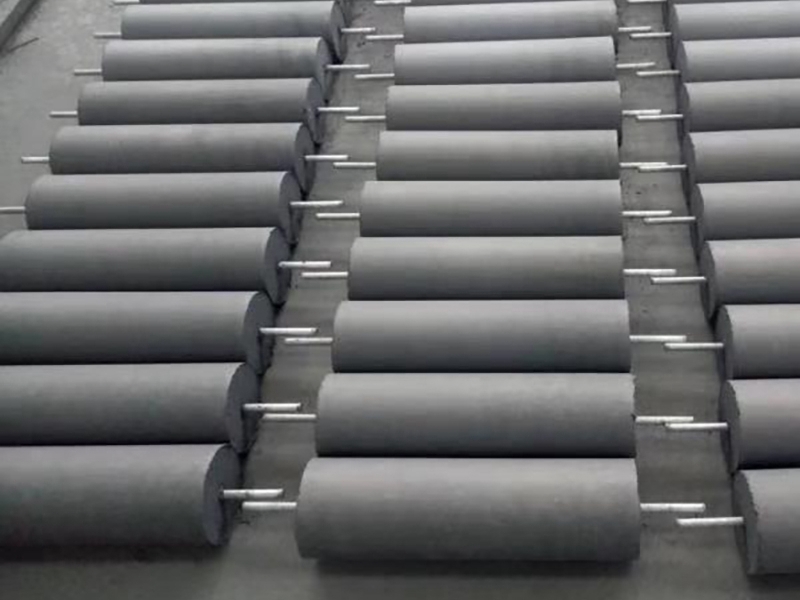

四、圆柱型接地模块 (4).jpg

主要应用范围:

1、发电厂、变电站、开关站、高压输电线路、电气化铁路、电信、移动通信基站、微波中继站、地面卫星接收站、雷达站等工作接地、接地和防雷接地;

2、贵重 仪器、计算机机房设备、邮电程控设备、广播电视设备、电子设备等工作接地和保护接地;

3、各种高层建筑及高大构筑物、名胜古建筑、高大纪念塔等防雷接地;

4、石油输送管道及油气罐,易燃易爆物质仓库防雷接地。
